CANREC超長數據與波形記錄分析儀

        【產品簡介】8通道CAN總線記錄分析儀系列產品簡介

PDF 鏈接：

http://www.zlg.cn/data/upload/software/Can/8channel_CAN_jj.pdf

CAN總線故障排查中，難點最大的就是偶發性故障。讓用戶甚至CAN專家都無法準確判斷問題的源頭。比如，風力發電機變槳系統在72小時中發生一次CAN數據傳輸中斷；新能源車輛在行駛1萬公里過程中出現一次儀表盤“黑了”，但后來怎么都無法復現；高鐵列車在行駛2000公里中出現1次由于CAN通訊異常而導致的緊急減速等等。這些偶發性的CAN通訊異常就像定時炸彈，讓設計師和用戶膽戰心驚。

廣州致遠電子股份有限公司作為國內CAN總線的泰山北斗。根據客戶需求，研發出最新的CANREC—— 8通道CAN總線記錄分析儀，可脫離PC獨立運行，長時間存儲CAN報文和波形，保證用戶可以找到錯誤，并且看得到錯誤發生前后的波形。

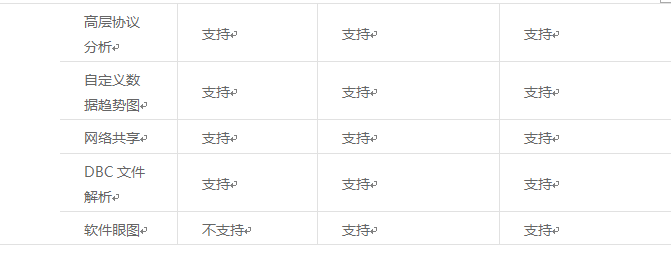

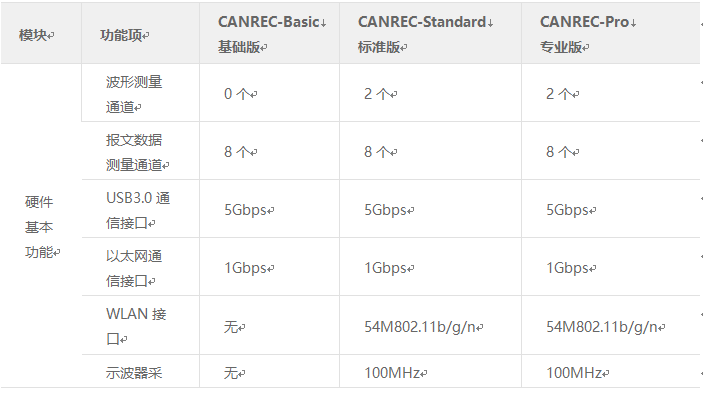

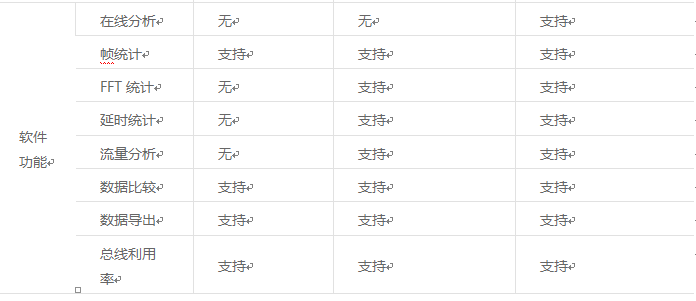

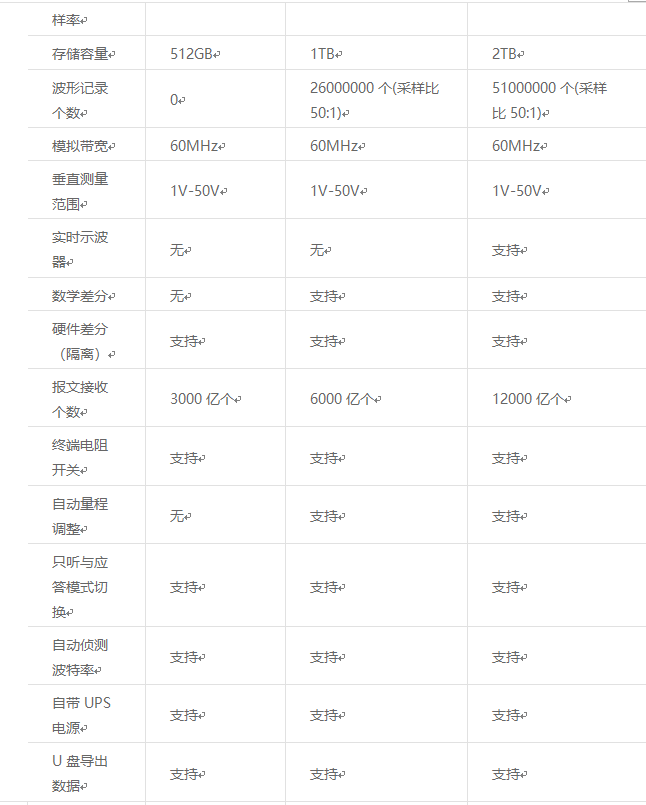

選型表

規格參數

·         2通道CAN模擬與數字信號混合記錄通道（可同步存儲CAN報文與對應波形，采樣率100MSa/s）；

·         6通道CAN純數字信號記錄通道（可長時間存儲CAN報文）；

·         無需PC控制，可獨立運行，自帶2TB固態硬盤，可8通道同時工作，進行長時間存儲
（如果只存儲報文，在1M波特率下，8通道滿流量記錄，可存儲22天CAN報文）；

·         自帶大容量UPS電池，保證供電中斷后可繼續工作3小時；

·         自帶5寸大屏，清晰顯示當前記錄狀態與錯誤情況；

·         CAN接口類型：高速CAN、容錯CAN、單線CAN等（根據用戶需要選配）；

·         1通道USB3.0 Device接口，用于高速導出數據到PC進行分析（專業版CANREC可在線分析）；

·         1通道USB2.0 Host接口，用于導出數據到U盤；

·         1通道千兆以太網接口，用于與其他儀器組合進行分布式測量（亦可導出數據）；

·         1通道藍牙接口，可與手持終端進行通訊；

·         包含CANScope分析儀所有的離線測量分析功能（專業版CANREC可進行在線分析）；

·         供電電壓：220VAC或者12-36VDC（直流供電采用航空插座，保證穩固）最大功耗20W；

·         工作溫度: -25℃~+75℃；

·         尺寸：220×331.5×109.2mm（mm）。

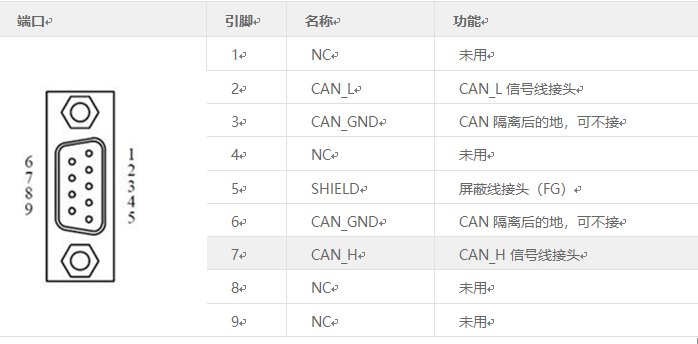

接口形式（DB9接口）內置跳線使用面板可選擇是否并接120歐終端電阻
